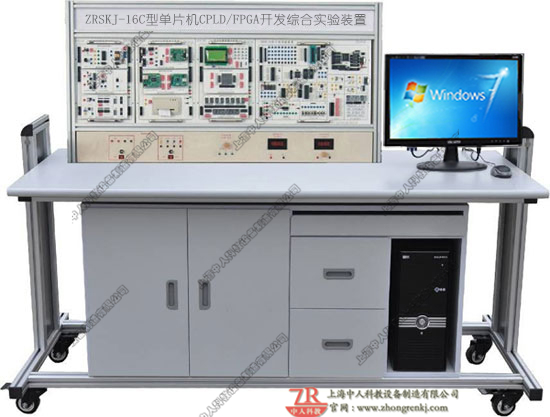

ZRSKJ-16C单片机·CPLD/FPGA开辟综合尝试装配

一、装配概述
单片机·CPLD/FPGA开辟综合尝试装配的尝试体系供给了丰硕的硬件接口电路和功效模块，并供给各类接口电路的利用典范和测试法式和具体的利用申明，赞助黉舍疾速地把握这些接口的利用体例，是各高档院校展开单片机、CPLD/FPGA讲授、课程设想、电子设想比赛及科研开辟的抱负装备。
二、装配体系特色
1、 MCS-51单片机体系
丰硕的接口电路，这些单片机接口电路涵盖了MCU的各个利用范畴，并能够或许供给用户
抢先的利用和设想的体例。CPU芯片引脚引出，能够肆意的毗连本身的现实利用体系。配有专业的高机能MCS-51硬件仿真器，64K数据空间、64K法式空间全数开放，不占用CPU资本，接纳双CPU形式，仿真CPU和用户CPU自力运转，具备编辑、编译、下载、单步、跟踪、断点、运转等多种功效。上位仿真软件撑持汇编、C说话。可运转于WIN98/2000/NT/XP操纵体系平台。
2、CPLD/FPGA体系
数字EDA体系可配有Altera公司的EP1K30器件，具备30000门的FPGA芯片，可兼容多种电压内核芯片。默许设置装备摆设Lattice公司的ISPLSI1032E器件，具备6000门的CPLD芯片。
同时可选配摹拟EDA体系，Lattice公司的ispPAC系列器件，配套公用编程下载线和下载软件。
3、可选配C8051F020单片机模块，装备EC5仿真器。
4、可选配我公司DAQ数控式立异尝试平台,可完成如四层电梯、交通灯节制、水塔水位主动节制等多达15个立异尝试。
三、装配手艺机能
1、输入电源：单相三线220V±10%  50HZ
2、任务情况：温度-10℃~+50℃  绝对湿度<85%（25℃） 海拔<4000m
3、绝缘电阻：大于3MΩ
4、装机容量：小于0.5Kva
5、形状尺寸：135cm×60clm×140cm，以产物什物为准
四、体系设置装备摆设
1．节制器单位挂箱：挂箱首要用于插接差别的CPU模块。挂箱上包罗了CPU模块的接口插座和根基尝试电路及体系扩大电路，可零丁完成大局部的根基尝试，挂箱上有三个(40P、40P、20P)扁平电缆接口槽用于和其余挂箱毗连。挂箱上的资本以下：
(1) 8155接口模块
(2) 8255接口模块
(3) 8279键盘显现接口模块
(4) 8253可编程按时器模块
(5) MAX813硬件看门狗模块
(6) I2C EEROM模块
(7) 8250模块
(8) 8251模块 (9) AT24C02存储器模块
(10) PCF8563日历时钟模块
(11) 单次脉冲模块
(12) 93C46串行EEPROM模块
(13) 红外线收发模块
(14) DS18B20数字温度传感器模块
(15) 开关量输入模块
(16) 关量输入模块
节制器单位挂箱撑持CPU模块和译码模块：

2.旌旗灯号转换单位挂箱：挂箱上有三个（40P、40P、20P）扁平电缆接口槽用于和节制器单位挂箱旌旗灯号毗连。
挂箱撑持的模块：

3．通信与打印机单位挂箱：挂箱上有三个（40P、40P、20P）扁平电缆接口槽用于和其余挂箱旌旗灯号毗连，打印机装在挂箱的底板上。
挂箱撑持的模块：

4．显现与键盘单位挂箱：挂箱上有三个（40P、40P、20P）扁平电缆接口槽用于和其余挂箱旌旗灯号毗连。
挂箱撑持的模块：

5、工具挂箱(一) ：挂箱上有三个（40P、40P、20P）扁平电缆接口槽用于和其余挂箱旌旗灯号毗连。
挂箱撑持的模块：

6、工具挂箱(二) ：挂箱上有三个（40P、40P、20P）扁平电缆接口槽用于和其余挂箱旌旗灯号毗连。
挂箱撑持的模块：

EDA 挂箱（一）（大数字EDA标准体系CPLD/FPGA）

EDA 挂箱（二）（摹拟EDA指标体系,配搭件）

LATTICE ispPAC系列器件IspPAC10及相干核心、下载电路。
五、尝试桌：铝木布局，桌面为防火、防水、耐磨高密度板，电脑桌连体设想，外型雅观风雅。接纳特制模具建造的优良铝合金做框架，铝合金外表经氧化处置，耐久耐用，雅观风雅，合适古代审雅观，桌面为防火、防水、耐磨高密度板，桌子下部设置装备摆设贮存柜及电脑主机柜。
六、尝试名目
1、MCS-51单片机尝试名目：
软件局部尝试：
1．清零法式田
3．拼字法式
5．数据排序尝试
7．无标记双字节疾速乘方法法式
9．多分支法式 2．测字法式
4．数据区传递子法式
6．查找不异数据个数
8．多分支法式
10．电脑时钟尝试
硬件局部尝试：
1．P1口亮灯实
3．P3.3口输入，P1口输入尝试
5．8255 A、B、C口输入方波尝试
7．8255节制交通灯
9．并行ADC 0809转换尝试
11．8279键盘显现尝试
*13.微型打印机尝试
15.语音芯片ISD173节制尝试（灌音）
17.继电器节制尝试
19.8253方波尝试
21.16*16 LED点阵显现尝试
23.8250可编程异步通信接口尝试
25.单片机RS232/485串行发送尝试
27.DS18B20单总线温度丈量尝试
29.串行A/D TLC549转换尝试
31.PCF8563  I²C日历时钟尝试
33.PWM脉宽调制尝试
35.74LS165并串转换
37.AT24C02  I2C总线存储器读写尝试
39.电子音乐吹奏尝试
*41.以太网TCP/IP和谈接口尝试
43.LM331 F/V转换尝试
45.AD574 12位并行模数转换尝试
47.4*4行列式键盘尝试
49.8位静态显现器尝试
51.摹拟十字路口交通灯尝试 2．P1口转弯灯尝试
4．产业挨次节制尝试
6．8255 PA口节制PB口
8．简略I/O扩大尝试
10．并行DAC 0832转换尝试
*12.通用打印机尝试
14.I2C贮存卡读写尝试
16.语音芯片ISD1730节制尝试（放音）
18.步进机电节制
20.小直流机电调速尝试
22.128*64 LCD液晶显现尝试
24.8251可编程通信接口尝试
26.单片机RS232/485串行领受尝试
28.红外线遥控收发尝试
30.串行10位D/A TLC5615转换尝试
32.MAX813看门狗尝试
34.74LS164串并转换
36.LM331 V/F转换尝试
38.串行存储芯片93C46读写尝试
*40.CAN总线通信接口尝试
42.USB2.0通信接口尝试
44.LM331 V/F转换尝试
46.TLV5613 12位并行数模转换尝试
48.8位静态显现器尝试
50.光耦断绝模块尝试
2．CPLD/FPGA模块尝试
根基尝试：
1、七人表决器
3、BCD码加法器
5、格雷码变更器
7、设想74LS160功效模块计数器
9、可控脉冲产生器
11、语字母显现尝试
13、序列检测器
15、正负脉冲数控调制产生器 2、四位加法器
4、格雷码变更器
6、触发器(D,JK)
8、多模加减计数器
10、简略单纯数码锁
12、八位乘法器
14、可变模16位加法计数器
16、秒表设想尝试
模块尝试（需选配件）：
17、A/D 0809模数转换器尝试
19、（19）步进机电节制尝试
21、16*16 LED点阵显现尝试
23、4*4键盘扩大尝试
25、电子音乐吹奏尝试
27、RS232串口领受尝试（RECEIVE）
29、异步串口通信（UART）
31、波形产生器尝试 18、D/A 0832数模转换器尝试
20、小直流机电转速节制
22、VGA接口彩条旌旗灯号尝试
24、128*64 LCD液晶显现尝试
26、RS232串口发送尝试（SEND）
28、PS/2键盘接口逻辑设想
30、串行A/D转换尝试TLC549
32、存储器读写尝试
摹拟EDA尝试（需选配件）：
33、IspPAC10增益的设定与调剂
35、IspPAC10二阶滤波器的完成
37、IspPAC10在Single-Ended中的利用 34、IspPAC10增益的缩小与衰减
36、IspPAC10电桥丈量尝试
38、IspPAC10完成温度监测
3．嵌入式单片机(C8051F020)尝试（选配模块）
1．数字I／O口穿插开关设置尝试
2．设置装备摆设内部和内部振荡器尝试
3．I／O输入、输入尝试
4．按时器尝试
5．内部间断尝试
6．计数器尝试 2.UART串能通信尝试
7.片内模数转换(ADC)尝试
8.片内数模转换(DAC)尝试
9.SRAM内部数据存储器扩大尝试
10.SPI串行Flash存储器数据读写尝试
4、DAQ数控式立异尝试平台（选配模块）
1.机器人扫地雷
2.四层电梯
3.邮件分拣
4.交换机电Y/△起动开环节制
5.步进机电
6.LED显现
7.八通道逻辑阐发
8.连线自检。
9.刀库捷径挑选
10.四级传递带
11.水塔水位节制
12.交通旌旗灯号灯
13.舞台灯
14.液体夹杂装配
15.温度压力
