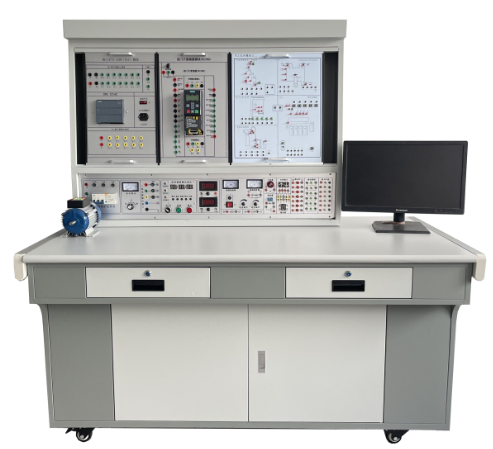

可编程节制器综合实训拆卸
时候：2026-04-21 10:25:25 点击次数：
中人教仪厂
1. 实训桌台 1 套：尺寸≥1300mm×750mm×1700mm；铝合金导轨式规划。立柱规格大于即是 10CM*5CM，梯形外形设想，中间设有卡槽用于装配装潢条；下部撑持型材大于即是 7CM*4CM，梯形外形设想，端头接纳公用圆弧型 ABS 材质注塑成型；尝试台底下设有便利挪动的万向轮，在不须要挪动时可自在调理脚垫遏制牢固。招标时供给什物（立柱型材、撑持型材、端头盖）图片。上方设有 LED 照明灯体系，照明灯体系接纳公用 C 型铝合金型材设想，尺寸≥宽 100mm*高 100mm±10%；铝合金壁厚≥1mm;高低两头弧形设想；型材每米分量：≥1.2KG。前部设有红色漫反射盖板，约 45 度角向下照明。。
2. 电源节制屏 1 套：电源供电和通电唆使；按时器兼报警记实仪唆使灯；挑选开关和蜂鸣器及继电器；电压表量程 0～30V、精度 0.5 级；电流表量程 0～30mA、精度 0.5 级；直流电源单位：0～±10V 可调输入；直流电流：4～20mA 可调输入；
3. 电脑推车 1 套：尺寸≥580*450*960 带脚轮、电脑托盘；
4. plc 主机 1 套：高强度塑料外壳，铝塑面板，图案、笔墨标记接纳入口油墨丝印。PLC 参数请求不低于：S7-1200（CPU 1214C 14DI/10DO，拓展输入输入模块 SM1223 8DI/8DO。）
4.1.配套 PLC VR 仿真软件（数字孪生）
（1）可遏制缩放、拖动、扭转、规复视角相机形式切换。能够或许实现 VR 假造实际功效，能够或许对装备操纵。能够或许检查 I/O 界说。能够或许实现复位示教，能够或许增加内部传感器。
（2）撑持毗连 PLC 官方编程软件（大于即是 3 种和课本配套的 PLC）及时互联互通，实现假造在线调试。不须要实在 PLC 就能够或许实现法式的在线及时监控、调试、下载、上传等功效。
（3）假造三维根本尝试东西：刀库捷径挑选体系、主动成型拆卸、数码管尝试、主动洗衣机、主动机器手、拆卸流水线、水塔水位节制、邮件分拣节制、电视发射塔、主动送料小车、机电正反转、主动交通灯、主动冲压机、电梯节制、主动售货机等。
（4）假造三维综合实训东西：光机电一体化实训使命：软件装配有出料转盘、气动三轴机器手、传递带、分拣机构、传感器等构成。实现物料从转盘出料、检测、气念头器手抓取、挪动、安排、传递带传递后经由进程分拣机构遏制分拣，摹拟主动化实训加工进程；根基设置装备摆设：出料转盘 1 个；传递带 1 条；气动三轴机器手1 个，带磁性配套开关靠近开关（摆布，前后，高低，夹紧松开）；推料气缸 3个；光电传感器 2 个；光纤传感器 1 个；电容传感器 1 个；电感传感器 1 个；实训台架 1 台；报警唆使灯 1 个；物料 3 种：红色塑料、金属、玄色塑料。
4.2、产业 4.0 仿真软件
1）根基操纵：能够或许遏制缩放、拖动、扭转、规复视角、切换相机视角操纵适合。
2）VR 假造实际：能够或许实现 VR 假造实际功效，旁观装备运转适合。
3）在线及时监控：监控能够或许实现在线及时监控适合
4）进程演示：能够或许实现进程演示适合
5）单站毗连、全线毗连：能够或许实现单站毗连实训，包罗半制品堆栈站、产物包装站、品质查验站、车身拆卸站、车轮拆卸站、轮胎加工站，撑持全线毗连适合。单站手动操纵：能够或许实现单站手动操纵，也可读取开关量、数字量、摹拟量适合。
5. 变频器模块 1 套：参数不低于西门子 V20 变频器，功率 0.37kW，供电电压 1AC～220V，输入频次 0～50Hz，精度≤0.01Hz。设置装备摆设 6 点数字输入，3 点数字输入，1 点摹拟量输入，2 点摹拟量输入。
6.变频器模块：请求为着名品牌变频器，须与 PLC 为统一厂家；包罗电位器一只，钮子开关 7 只，船型开关一只，保险丝一只。
7.三相异步电念头模块：请求接纳的电念头为三相鼠笼式异步电念头，为变频器调速利用，牢固底座。 三相异步电念头 1 套：三相≥380V/180W；转速：≥1400r/min。
8.国产台式电脑：处置器：≥C86-4G/运转内存：≥16G/机器硬盘≥1T/固态硬盘≥256G/DVDRW/显卡自力显存≥2G，自力机箱，液晶显现器≥23.8 寸，一套键盘鼠标。
9. 实训指点书 1 套：可编程节制器实训指点书。
10、配套电气智能诊断软件（每套实训装备含 5 个节点的电气智能诊断软件）
软件接纳无线 WIFI 或局域网组网的体例，基于办事器/客户端架构，撑持1 对 1，1 对 N 检测，能够或许挑选已毗连的客户端遏制同步检测。软件分包罗 4 个辨别别是：二维元件库，三维元件库，二维道理图绘制区，三维器件实训接线区。
2）界面撑持三维透视形式和正交形式针对差别利用场景。界面视角能够或许肆意削减、削减、平移、可一键复位初始视角。道理图绘制与电气线路毗连能够或许挑选
导线的色彩，直径等表面参数。软件含走线线槽，导线的标的目的和途径能够或许肆意计划。
3）绘制好的导线能够或许选中检查两头的接线柱、撑持单一删除、一键删除、断根选中。接线实现后，能够或许启动运转假造通电考证，按下按钮和开关等器件能够或许旁观机电和唆使灯负载的运转结果。机电撑持正反转，缺相毛病演示。按时器器件撑持假造设置时候 器件带指针表盘调理旋钮，带通电唆使和举措唆使，以后时候和设置时候同时显现。每一个可通电器件都有通电唆使，此中交换打仗器等器件带测试按钮与什物测试按钮结果不异。软件假造万用表可遏制肆意两个接线柱之间的电压测试。
4）绘制实现的尝试线路能够或许保管到本地文件中，也可翻开之前保管的尝试文件一键疾速天生尝试导线，能够或许间接启动运转遏制道理仿真和考证。启动运转假造通电后，每一个接线柱都具备电平唆使差别的电平的色彩不一样别离是 U,V,W,N对应黄、绿、红、蓝可疾速阐发线路的电气逻辑是不是精确。二维道理图绘制包罗鼠标拖动、按键平移、元件复位等东西可对元件库的器件遏制肆意拖动、平移、90 度倍数扭转、也能够或许对元器件多选，遏制四个标的目的全体平移构成差别的尝试电路图。二维道理图能够或许同步天生三维电气节制线路，同步的线路主动按照线槽布
局接纳最短途径计划到导线相连的接线柱。三维电气线路能够或许同步到二维道理图绘制区中，同步的线路主动按照二维元件的地位接纳适合的途径计划。启动运转后，二维器件的状况同步展现对应三维器件的状况，每一个二维器件都有对应的动画结果。二维器件对应的接线柱同步展现电平唆使与三维器件及时同步，以便用户从二维道理图的角度疾速阐发对应的电气逻辑状况。
一、概述：
可编程节制器体系利用实训查核拆卸以模块化设想，适合可编程节制器体系利用编程职业手艺品级规范请求。体系融入机器传动手艺、电子电工手艺、智能传感手艺、可编程节制手艺、计较机手艺、串口通讯手艺等进步前辈建造手艺，涵盖机器建造与主动化、电气主动化、机电一体化、机电装备维修与办理、物联网、智能传感、智能建造等多门学科的专业常识。按照查核请求可对装备遏制进级，知足可编程节制器体系利用编程职业手艺品级规范的查核请求。
二、功效请求
1.拆卸请求接纳铝合金导轨式实训台，一半是网孔板。模块请求接纳规范化规划和东西材料安排抽屉及模块存储箱，交换性强。
2.实训台架请求由实训屏（含电源节制屏）、实训桌、实训储物柜三大局部构成。实训台架请求以经氧化处置的高材质铝合金作为装备首要框架材料；实训台架请求接纳铝合金的本体色彩，电源箱体接纳钢板建造。实训屏底部请求装电源节制屏，电源节制屏的面板规划从左至右顺次为电源唆使和电源节制单位、时候办理器（含电源掩护）单位、唆使灯和按钮单位、挑选开关和蜂鸣器及继电器单位、仪表单位、直流电源单位，电源节制屏的摆布两侧别离装有一个两插插座，将内部电源进线端装在电源节制屏的左边（接纳航空插毗连规划）；实训屏上部请求接纳三根不锈钢型材构成通用实训模块牢固规划，一次可摆放 8 个实训模块，按照实训内容的须要更调实训模块。实训桌桌面请求接纳 25mm 麻灰色高密
度层压板封边特制，有用进步绝缘品级。实训储物柜请求接纳规范规划和抽屉式，左边有 3 层抽屉，用于寄存东西和实训材料；右边的双拉门式设想，请求可同时寄存 8 个通用实训模块。
3.装备的 PLC 模块的 I/O 端子、变频器的接线端子及其余附件元器件与宁静插座毗连，利用带宁静插头的导线遏制电路毗连，既保障先生根基手艺的练习、构成和稳固，又保障电路毗连的疾速、宁静和靠得住。
三、配套的讲授资本请求
1.设置装备摆设 PLC 讲授资本（不少于 30G）：
请求供给 PLC 进修资本库，此局部进修材料全数是 PLC 进修，内容首要是讲授三菱、AB、欧姆龙、施耐德、松下、台达、西门子、信捷等各品牌 PLC 的指令与功效、编程法则，在讲授进程中并有些针对性案例法式讲授。
2. 设置装备摆设 PLC 仿真软件
软件请求包罗四层电梯节制、邮件分拣、铁塔之光、自控轧钢机、交通灯节制、步进机电节制、电镀出产性节制、主动送料卸车体系、水塔水位主动节制、多种液体夹杂、三相机电挨次节制、全主动洗衣机节制、小车活动节制、机器手搬运节制、加工中间选刀节制等十几种仿真模块。
3.设置装备摆设 PLC 3D 仿真软件
软件请求包罗有 5 个尝试：机器手节制尝试、码垛聚积节制尝试、物料分拣节制尝试、主动仓储节制尝试、主动封盖什物节制尝试。每一个尝试分红两个局部，一局部是实训尝试，另外一局部是演示尝试。在实训尝试局部，先生能够或许经由进程本身编写 PLC 法式来节制机器的活动，而在演示尝试局部，先生能够或许旁观机器的普通活动进程， 有助于本身来编写 PLC 法式。
4、其余请求：所投装备具备软硬件连系功效且体系兼容性强，能够或许知足黉舍讲授所需，为了确保所投装备的不变性，装备配套嵌入式的 PCL 节制软件
5、电气道理 PLC 编程软件
PLC 通讯功效：撑持西门子和三菱、汇川三体系通讯，撑持毗连多个版本 TIAPortal /GX Works2/GX Works3/Autoshop。及时数据读写和监控；可视化毗连状况显现
（2）可视化操纵界面：可拖拽窗口体系：自在拖动定位、多窗口办理、可设置拖动规模限定；图片检查功效：撑持缩放、拖动检查、多图片切换。
（3）AI 对话功效：撑持多轮对话，懂得高低文，供给精准回覆；自界说对话模板，矫捷应答多样化场景。
（4）动画演示：摹拟装备运转流程，直观感触感染装备运转进程，细节静态展现，晋升操纵。懂得装备流程，便于疾速写出对应 PLC 法式。
（5）绘制 IO 道理图：每一个尝试名目所需的 IO 端口清楚可见，毗连状况一目明了，便于操纵者疾速懂得和设置装备摆设;及时连线状况显现，PLC 运转时将 IO 毗连断开，体系随即将对应的输入机构遏制运转;双击删除连线，简化操纵流程，晋升尝试效力，确保数据精确性和体系不变性;连线数据主动保管，便利下次翻开时规复尝试情况，削减反复设置装备摆设时候，晋升全体尝试流利度；毗连节制接口：一键毗连\断开功效，IP 地点设置装备摆设与保管，毗连参数静态调剂。
（6）复位功效：一键规复初始状况，确保体系不变运转。
可供实训名目包罗且不限于以下：
1.主动送料卸车体系
2.水塔水位主动节制
3.交通灯自控与手控
4.全主动洗衣机
5.机电节制
6.多种液体夹杂
7.步进机电
8.自控成型机
9.自控轧钢机
10.邮件分拣机
11.铁塔之光
12.四层电梯节制
13.电镀出产线节制
14.变频器功效参数设置与操纵；
15.内部端子点动节制；
16.变频器节制机电正反转；
17.多段速率挑选变频调速；
18.变频器无级调速；
19.基于内部摹拟量（电压/电流）节制体例的变频调速；
20.刹时停电起动节制；
21.PLC、变频调速节制；
22.PLC 节制变频器内部端子的机电正反转；
23.PLC 节制变频器内部端子的机电运转时候节制；
24.基于 PLC 数字量节制体例的多段速。
